2016年08月13日

基板上 のLED を点滅させる。

 サンプルを利用して早速、基板上の LEDを点滅させます。ファイルよりスケッチの例(Arduinoではプログラムと言わないで、スケッチと言います。)をたどって行けば Blink が見つかります。クリックすればサンプルスケッチが読み込まれます。


スケッチが読み込まれたら、ボード(Arduino)へ書き込みます。

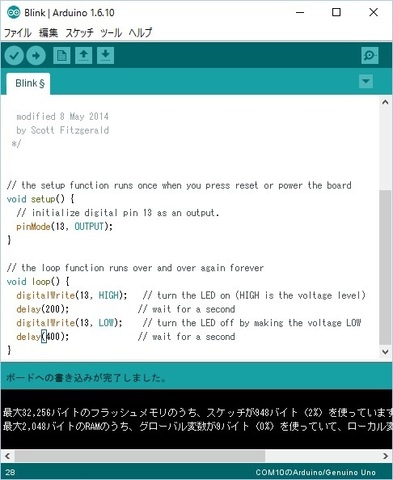

こんどはスケッチを変更して、点滅時間を変更します。(点灯:200msec、消灯:400msec)
loop 内の最初の delay(1000) を delay(200) に点灯後 200ミリ秒待つ、次の delay(1000) を delay(400) に消灯後 400ミリ秒待つとします。そして、右矢印をクリックすると変更がチェックされボードに書き込まれます。間違いがあるとその行が指摘されます。


正常に書き込みが行われると直ちに実行されます。
